Nokia 150 lcd ways || Nokia rm 1190 lcd ways

Nokia 150 RM-1190 Lcd Ways

if you want learn this fault. Nokia rm 1190 lcd ways.
then you are at right place. her you Excellent lern
nokia rm 1190 lcd light ways.

مکمل تفصیل کے ساتھ پڑھنے کے بعد اپنی رائے کمنٹس میں ضرور دیں شکریہ
Thank you for your feedback comments after reading with full detail

ڈایا گرام کا تعارف

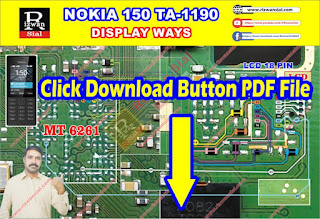

nokia 150 rm-1190 lcd display ways .آپ لوگوں کو سمجھانے کے لیے میں نے جو یہ ڈایا گرام تیار کیا ہے

.کنکش کو مختلف کلرز کی مدد سے واضع کیا گیا ہے lcd ways. نہایت ہی مختصر اور آسان اندازمیں اس کی

150 lcd display ways.تاکہ آپ لوگوں کو سمجھ آ سکے اس میں ٹوٹل 11 کلر استعمال کیے گئے ہیں 09 کلر

nokia 150 lcd light ways گرافکس اور 2 کلر

Introduction of Diagrams

explain to people I have prepared this diagram nokia 150 rm-1190 lcd display ways.
Its short and easy style has been made with the help of different clors lcd ways
150 lcd display ways. So that you can understand the people to be used to total 11 clors. 9 clorss of Graphics and 2 clors nokia 150 lcd light ways layout

فالٹ ٹھیک کرنے کا طریقہ

اس موبائل کے اس فالٹ کو ٹھیک کرنے کے لیے ہم اس موبائل کو اوپن کریں گے. اور اسکے مدر بورڈ کو اسکے اندر سے باہر نکالیں گے اور اسکی ایل سی ڈی کو غور سے دیکھیں گے اس کی سٹرپ ٹوٹی ہوئی تو نہیں اگر اس پر شک ہو تو سب سے پہلے ہم ایک نیو ڈسپلے لگا کر اس کے ڈسپلے کی تسلی کر لیں گے نیو ڈسپلے لگا کر بھی ایل سی ڈی میں ڈسپلے نہیں آتا تو ہم اسکی ایل سی ڈی کو اس نوکیا موبائل  سے علیدہ کریں گے. اب ہم اسکے بورڈ کو غور سے دیکھی گے یہ کہیں سے واٹر ڈیمج تو نہیں ہے. اسکے بورڈ کو ہم مدر بورڈ کلینر کی مدد سے اجھی طرح واش کریں گے. جو حصہ زنگ آلود ہو گا اس حصہ کو اچھی طرح واش کر کے اسکے زنگ کو ختم کریں گے. اور اگر اس جگہ سے کنشن ختم ہو گیا ہے تو ہم اسکو بحال کریں گے . کنیکشن کو کنفرم  اینالاگ میٹر کی مدد سے کریں گے. اگر ایل سی ڈی کی لائٹ روشن نہیں ہوتی تو سب سے پہلے اسکا پلس والا پوئنٹ کنفرم کریں گے کیونکہ پانی جانے سے اسکا کرنٹ شارٹ ہو جاتا ہے .اسکے پلس والی جگہ پر بیٹری سے سیدھا 3,7 وولٹ آتے ہیں اور اگر پلس وولٹ نہیں پورے آ رہے ہیں تو اب ہم اسکی سٹرپ پر  منفی وولٹ کنفرم کریں گے .منفی وولٹ سی پی یو سے کنٹرول ہو کر آتے ہیں جو اپنے مخصوص ٹائم کے بعد آف ہو جاتے ہیں .اگر منفی وولٹ نہ آ رہے ہوں تو اسکے ڈیاگرام کی مدد سے ہم اسکے منفی وولٹ کے ٹریک پر وولٹ کو تلاش کریں گے. جس حصہ میں وولٹ ملیں گے وہاں سے ہم ایک جمپر لگا کراس کے سٹرپ تک ٹریک کو بحال کریں گے. اس طرح کمکشن بحال کرنے سے ہمارے موبائل کی ایل سی ڈی روشن ہو جائے گی. اگر اس نوکیا موبائل میں ایل سی ڈی سفید نظر آ رہی ہو اور ڈسپلے نہ بن رہا یو تو ہم اس کی ایل سی ڈی کی سٹرپ پر باقی پوئنٹس کی ریڈنگ کنفرم کریں گے میں نے ڈایا گرام کی وضاحت کرتے ہوئے پہلے بھی بتایا تھا سیاہ پوئنٹ گراؤنڈ ہیں ان پر ہمیں فل ریڈنگ ملے گی یعنی شارٹ پوائنٹ شو کرے گا اسکے علاوہ... پوئنٹس پر ریڈنگ کا آنا ضروری ہے تب ہی اس موبائل .. کا ڈسپلے نظر آئے گا. ان پوئنٹس کو کنفرم کرنے کے لیے ہم میٹر کا استعمال کریں گے اور اپنے میٹر کو اوہم کے جگہ پر سلیکٹ کریں گے اب بلیک پراڈ کو موبائل کے منفی والے حصہ پر فکس کر دیں گے اور دوسرے پراڈ جوکہ سرخ رنگ کا ہے اسکی مدد سے باری باری سارے پوائنٹس کو کنفرم کریں گہ جس پوائنٹ پر ریڈنگ نہ مل رہی ہو ہم اس کے ٹریک کو اس ڈایاگرام کی مدد سے بحال کریں گے جس جگہ پر ہمیں اس پوئنٹ کی رہڈنگ ملے گی وہاں سے ہم ایک جمپر لگا کر اسکی سٹرپ کو کنکشن دے کر اسکی ریڈن سٹرپ تک بحال کریں گے. اسطرح ہم نے سارے پوائنٹس کو کنفرم کر لینا ہے. میں امید کرتا یوں آپکو سمجھ آگئی ہو گی کہ کس طرح ہم نے اس فالٹ کو ٹھیک کرنا ہے

How to fix this fault

To fix this fault in this phone nokia 150, we will first disassemble it first and then pull out the motherboard. We will then observe the nokia 150 lcd ways connection strip for any physical damage. If in doubt, we can use a separate or spare nokia 150 lcd ways layout panel to make sure that it’s the nokia 150 lcd ways that’s malfunctioning. If the new nokia rm 1190 lcd ways works fine, then there is a problem with the older one. If the newer nokia rm 1190 lcd ways refuses to operate as intended as well, then the problem must be with the motherboard. In that case, we will separate the motherboard and check for any sort of water damage. After cleaning the board, if there is no backlight on the display but the graphics are visible, confirm the voltage on the backlight points as shown in the diagram. The voltage should be 3.7V. The negative voltage of the nokia 150 lcd ways comes directly from the CPU. We will consult the diagram to fix the voltage in case there is no negative voltage. If there is backlight, but the display is nothing but white, then we will have to fix the lines and connections responsible for transferring graphics from the CPU to the screen. To do that, we will do the following:
1. Set the DMM to measure resistance. layout
2. Check for the closest point to the CPU that gives out a reading, and then use a jumper wire to bypass that connection straight to the nokia rm 1190 lcd ways connection point.
Once that is done, the display should work properly.layout

Nokia 150 RM-1190 lcd ways.

nokia 150 rm 1190 lcd ways
